Ağ iletişiminin temel yapı taşlarından biri olan OSI modeli, bilgisayar sistemleri arasındaki veri iletişiminin nasıl gerçekleştiğini katmanlı bir yapıyla açıklar. Sistem yöneticileri için bu model, sorun giderme ve ağ tasarımı süreçlerinde vazgeçilmez bir referans noktasıdır.
OSI Modeli Nedir?
OSI (Open Systems Interconnection), ISO (International Organization for Standardization) tarafından geliştirilmiş 7 katmanlı teorik bir ağ modelidir. Amaç, farklı üreticilerden gelen sistemlerin birbirleriyle standart bir şekilde iletişim kurmasını sağlamaktır.

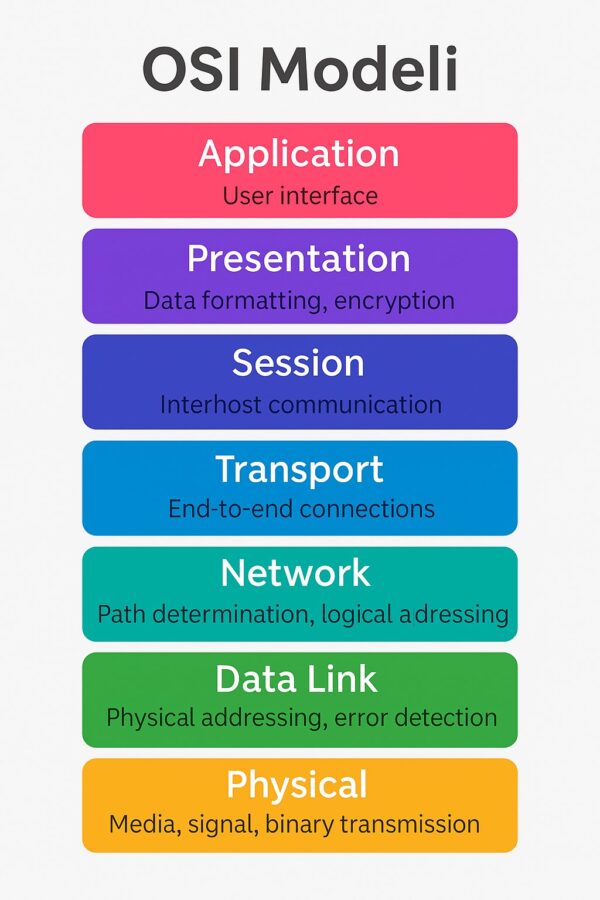

OSI Katmanları ve İşlevleri
İşte OSI modelinin 7 katmanı ve her bir katmanın işlevleri:
- 1. Fiziksel Katman (Physical Layer): Kablo, elektrik sinyali, konektör, voltaj vb. fiziksel bileşenleri kapsar. Örnek: Ethernet kablosu, hub
- 2. Veri Bağlantı Katmanı (Data Link Layer): MAC adresi, çerçeve (frame), anahtar (switch) gibi yerel ağ düzeyinde iletişimi sağlar. Örnek: ARP protokolü, Switch
- 3. Ağ Katmanı (Network Layer): IP adresleme ve yönlendirme yapılır. Örnek: IP protokolü, Router
- 4. Taşıma Katmanı (Transport Layer): Veri aktarım güvenliği ve bağlantı kontrolü sağlanır. Örnek: TCP, UDP
- 5. Oturum Katmanı (Session Layer): Uygulamalar arası bağlantı (oturum) kurulmasını sağlar. Örnek: SMB, NetBIOS
- 6. Sunum Katmanı (Presentation Layer): Verinin şifrelenmesi, sıkıştırılması veya biçimlendirilmesi. Örnek: SSL, JPEG, MP3
- 7. Uygulama Katmanı (Application Layer): Kullanıcının ağla doğrudan etkileşimde bulunduğu katman. Örnek: HTTP, FTP, DNS
OSI Modeli ile TCP/IP Modeli Karşılaştırması
| OSI Katmanı | TCP/IP Karşılığı |
|---|---|
| 7 – Uygulama | Uygulama (Application) |
| 6 – Sunum | Uygulama (Application) |
| 5 – Oturum | Uygulama (Application) |
| 4 – Taşıma | Taşıma (Transport) |
| 3 – Ağ | İnternet (Internet) |
| 2 – Veri Bağlantı | Ağ Erişimi (Network Access) |
| 1 – Fiziksel | Ağ Erişimi (Network Access) |
TCP/IP modeli daha pratik ve az katmanlıdır; gerçek dünya ağlarında daha çok bu model kullanılır. Ancak OSI modeli kavramsal olarak daha detaylıdır ve ağ sorunlarının hangi katmanda olduğunu analiz etmede çok etkilidir.
Sistem Yöneticisi Gözünden Katman Bazlı Sorunlar
Her katmanda oluşabilecek örnek sorunları aşağıda bulabilirsiniz:
- 1. Fiziksel: Kablo kopukluğu, elektrik kesintisi, port arızası
- 2. Veri Bağlantı: MAC adres çakışması, switch loop, ARP cache sorunları
- 3. Ağ: IP çakışması, yanlış subnet mask, statik/dinamik yönlendirme hatası
- 4. Taşıma: TCP bağlantı zaman aşımı, paket kaybı, bağlantı hatası
- 5-7. Uygulama Katmanları: DNS çözümleme sorunu, HTTP 500 hatası, oturum süresi aşımı
Sorun giderirken “alt katmandan yukarıya” (bottom-up) ya da “uygulamadan fiziksele” (top-down) yaklaşım stratejisi kullanılabilir. Bu yöntemle sorun daha hızlı tespit edilir.
OSI modeli, ağ iletişimini anlamak ve sorunları analiz etmek için mükemmel bir referans yapıdır. TCP/IP modeli ise günümüz uygulamalarında pratik olarak daha fazla kullanılan mimaridir. Her sistem yöneticisi, bu modelleri anlamalı ve gerçek dünya senaryolarında uygulayabilmelidir.
Daha fazla bilgi için: Microsoft Networking Documentation
“Sorun hangi katmanda başlıyor?” sorusunu sorduğunuzda OSI modelini hatırlayın.
