DHCP Relay Subnet IP Dağıtımı – Windows Server VLAN Yapısı

DHCP Relay Subnet IP Dağıtımı

Ağ altyapısı büyüdükçe, farklı VLAN’lara IP adresi dağıtımı bir zorunluluk haline gelir. Bu yazıda, DHCP relay subnet IP dağıtımı konusunu adım adım ele alacağız. DHCP relay yapılandırması ile tek bir sunucudan çoklu subnetlere nasıl IP dağıtılır, detaylarıyla öğrenebilirsiniz.

Neden Farklı Subnet Kullanılır?

• Kat ya da departman bazlı ağ ayırımı yapmak
• Wi-Fi bağlantılarını izole etmek
• Yayın trafiğini sınırlamak
• Ağ yönetimini sadeleştirmek ve güvenliği artırmak



Örnek VLAN Yapısı

Bölüm	VLAN ID	IP Subnet
Kat 1	10	192.168.10.0/24
Kat 2	20	192.168.20.0/24
Wi-Fi	30	192.168.30.0/24
DHCP Server	–	192.168.1.10

Ağ Cihazlarında VLAN ve IP Helper Ayarları (Cisco Switch Örneği)

bashKopyalaDüzenlevlan 10
 name Kat1
vlan 20
 name Kat2
vlan 30
 name WiFi

interface vlan 10
 ip address 192.168.10.1 255.255.255.0
 ip helper-address 192.168.1.10

interface vlan 20
 ip address 192.168.20.1 255.255.255.0
 ip helper-address 192.168.1.10

interface vlan 30
 ip address 192.168.30.1 255.255.255.0
 ip helper-address 192.168.1.10

ip helper-address komutu, gelen DHCP Discover paketlerini belirttiğiniz DHCP sunucusuna yönlendirir. Bu, relay mekanizmasının temelidir.

Windows Server Üzerinde DHCP Relay Kurulumu

1. “Remote Access” Rolünü Ekleyin

• Server Manager > Add Roles and Features > Remote Access

2. Routing and Remote Access’i Etkinleştirin

• Tools > Routing and Remote Access menüsünden açın.
• Sağ tıklayıp “Configure and Enable” seçeneğine tıklayın.
• “Custom Configuration” > “LAN Routing” seçin ve hizmeti başlatın.

3. DHCP Relay Agent’ı Ekleyin

• IPv4 → Sağ tık → “New Routing Protocol” → “DHCP Relay Agent”

4. DHCP Sunucu IP’sini Tanımlayın

• Relay agent’a sağ tıklayıp Properties kısmına girin.
• IP adresi olarak DHCP sunucunuzu girin (örneğin: 192.168.1.10)

5. NIC Arayüzlerini Ekleyin

• DHCP Relay Agent → Sağ tık → “New Interface”
• IP dağıtımı yapılacak ağ kartını seçip ekleyin.

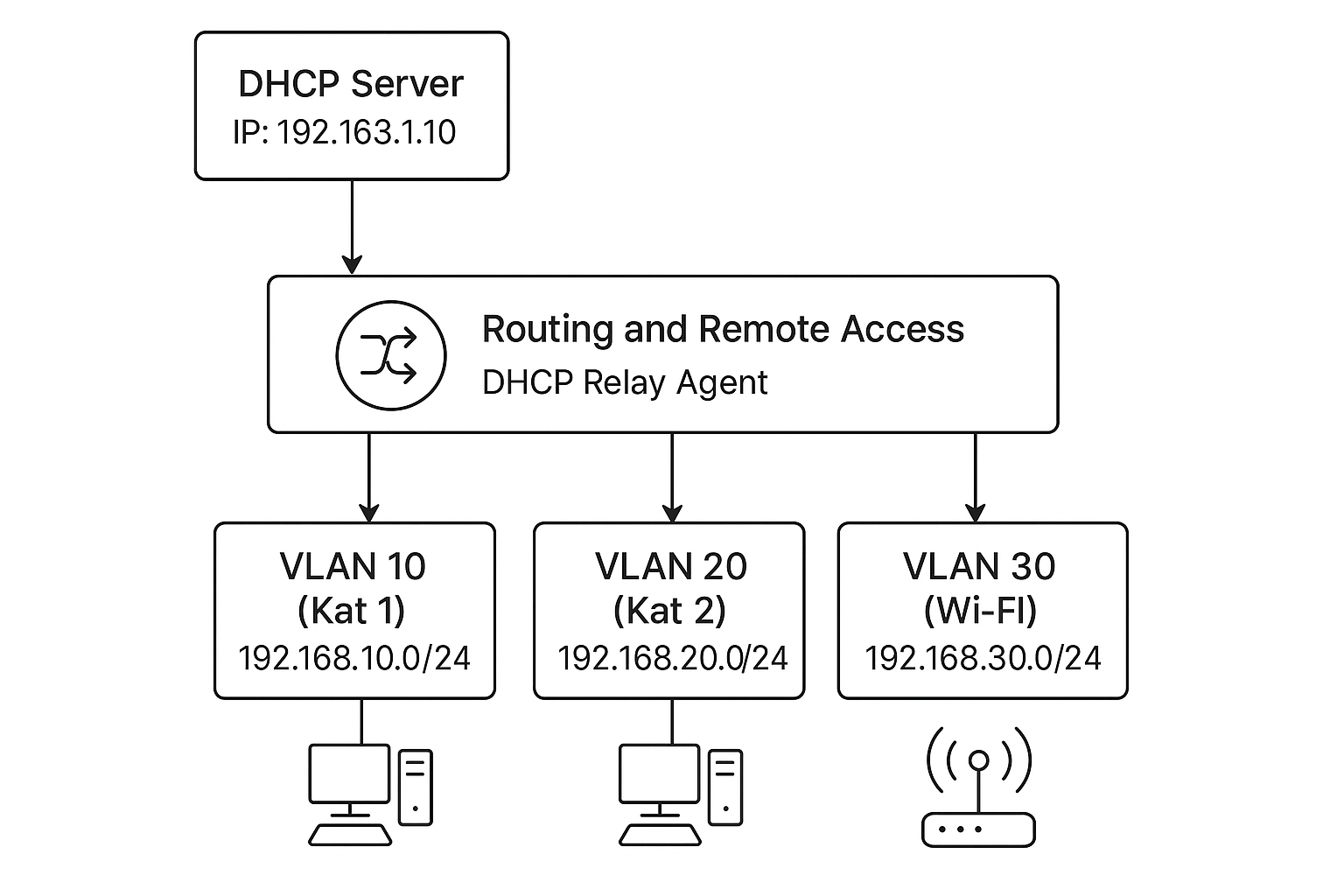

Ağ Yapı Şeması (Görsel)

Aşağıdaki şemada DHCP sunucusunun relay agent ile VLAN’lara nasıl IP dağıttığı gösterilmektedir:

Sonuç:

DHCP Relay Agent sayesinde tek bir DHCP server ile birden fazla subnet’e IP dağıtımı yapabilirsiniz. Bu yöntem, ağ yönetimini kolaylaştırırken merkezi DHCP kontrolü sağlar. VLAN yapısıyla birlikte uygulandığında ise hem esneklik hem de güvenlik açısından büyük avantaj sunar.

Bu yapı sadece Windows değil, Linux sistemlerde de relay mekanizması ile uygulanabilir.

Eğer ilginizi çekerse VLAN Yapılandırma Nasıl Yapılır? isimli makale yi de inceleyebilirsiniz.

Daha detaylı bilgi için kaynak: Microsoft DHCP Relay Agent Dokümantasyonu    incelemenizi tavsiye ederim. İyi çalışmalar dilerim. Kolay Gelsin.
