Veeam Backup Mimarisi Bileşenler, Yapılandırma ve Trafik Akışı

Veeam backup mimarisi

Veeam Mimarisi Bileşenler, Yapılandırma ve Trafik Akışı

Veeam Backup Mimarisi, kurumsal yedekleme sistemlerinin yapı taşlarını oluşturan üç temel bileşenden meydana gelir: Backup Server, Proxy ve Repository. Her bir bileşen farklı görevler üstlenir ve sistemin performansı bu yapıların doğru konumlandırılmasına bağlıdır.

Veeam mimarisi, esnek yapısı sayesinde küçük ofislerden kurumsal veri merkezlerine kadar her ölçekte uygulanabilir. Uygun konumlandırılmış proxy sunucular ve optimize edilmiş repository yapıları, veri aktarım hızını artırırken sistem üzerindeki yükü azaltır. Doğru mimari, kesintisiz ve güvenli yedekleme sağlar.

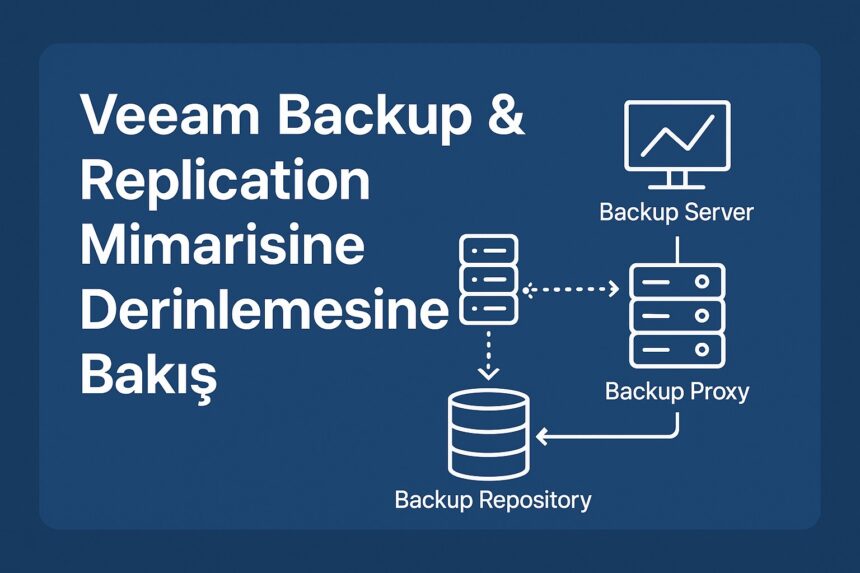

Veeam backup mimarisi için önerilen topoloji ve veri akış şeması

1.Veeam Backup Mimarisi Bileşenler ve Görevleri

Backup Server: Yönetim konsolu, job kontrolü ve loglama işlemlerini yürütür.
Backup Proxy: Veri taşıma ve işleme motorudur. Kaynaktan hedefe veri aktarımında merkezi rol oynar.
Backup Repository: Yedeklerin fiziksel olarak depolandığı disk veya storage birimidir.

2.Veeam Backup Mimarisi Trafik Akışı ve Performans

Yedekleme süreci, Proxy bileşeni aracılığıyla kaynaktan (örneğin VMware ESXi) Repository’ye veri transferi şeklinde gerçekleşir. Performans için Proxy’lerin hedef storage ile aynı ağda konumlandırılması önerilir.

3. Küçük ve Orta Ölçekli Ortamlar İçin Örnek

3-5 host içeren yapılarda Backup Server, Proxy ve Repository aynı fiziksel sunucuda olabilir. Bu sayede kurulum basitleşir. Ancak kaynak yoğunluğu yüksekse Proxy ayrı sunulmalıdır.

4. Büyük Ölçekli Dağıtık Mimariler

Farklı lokasyonlarda veri merkezi bulunan yapılarda her lokasyon için bir Proxy önerilir. Bu Proxy’ler merkezi Repository’ye WAN üzerinden veri aktarımı yapabilir. WAN optimizasyonu için deduplikasyon ve trafik sıkıştırma aktif edilmelidir.

5. En İyi Uygulamalar

Her lokasyona en az 1 Proxy yerleştirin
Repository için performanslı diskler (RAID 10 önerilir)
Proxy sunucularını Hyper-V/VMware host dışında konumlandırın
İşlem yüküne göre çoklu job eşzamanlı çalıştırma sınırını ayarlayın

Veeam mimarisi doğru planlandığında hem performanslı hem de güvenilir bir yedekleme sistemi sunar. İhtiyacınıza göre mimari yapılandırmayı özelleştirerek iş sürekliliğinizi garanti altına alabilirsiniz.
